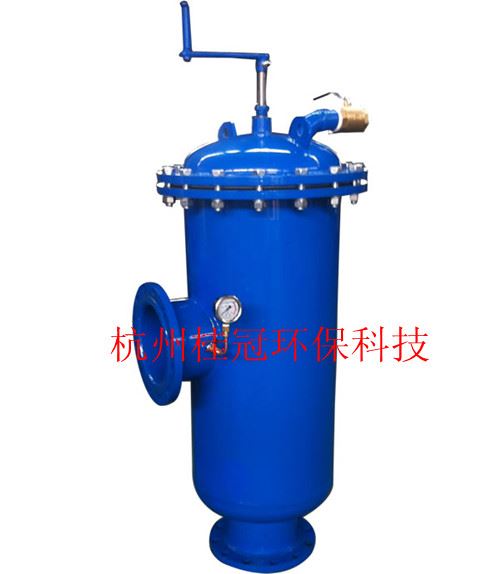

HGSSL系列手搖刷式過濾器是一種手動清洗過濾器，最高過濾精度可達20微米。其主要結構是在過濾器濾網內安裝一套刷子，并在過濾器端蓋上安裝一個排污閥。清洗時只要打開排污閥并同時搖動端蓋外的手把，就能夠帶動刷子刷掉濾網上的污物雜質，并通過排污閥排出過濾器。清洗時無需斷流。HGSSL系列過濾器有兩種結構型式：Y型、F型 L型。

　　水流通過過濾器進口流入，經過過濾網后從出口流出，當水流中的雜質顆粒不斷地在濾網的內表面堆積，使得過濾器的進、出口壓差增大，現場操作人員可通過進、出口壓力表了解壓差情況，當壓差達到0.05 MPa時，操作人員及時打開排污閥，順時針(H向)搖動過濾器蓋上的手把，帶動濾筒內的刷子，將濾網表面上堆積的雜質清除，并通過排污閥將其排出。

選型方法：

1 確定以下參數:最大工作流量中或進出口管徑DN、最高工作壓力P、工作溫度、過濾精度。

2 根據現場安裝位置。確定結構形式。

3 確定有關材料：過濾網材料、殼體材料。

4 確定過濾器型號。

選型舉例：

1 系統最大工作流量300m3/h，工作壓力1.0MPa，工作溫度70℃，過濾精度0.5毫米。

2 根據現場安裝位置，選擇Y型結構。

3 查表（2），流量300m3/h選擇管徑DN200mm。

4 查表（1）和標準過濾精度等級表，選擇過濾精度0.5毫米的不銹鋼編織網。

5 根據工作介質選擇普通碳鋼殼體。
