全自動管刷在線清洗系統系統規范

管刷和刷籃：

管刷：每根銅管將配置一個螺旋槳式設計刷子。刷毛由特殊耐磨尼龍制成。螺旋槳式的設計可以保證刷子在銅管內進行清洗時旋轉，從而達到良好的清洗效果。鈦金屬可以保證刷子在清洗時減少阻力、永不生銹。
刷籃：低水壓差設計刷籃，安裝于銅管兩側。每個刷籃有端蓋，用于控制刷子的位置和維修保養更換時使用。

四通換向閥

碳鋼結構，閥門內部為金屬硬密封，接觸面均為不銹鋼。閥體嚴格按照ASME壓力容器標準制造，標準工作壓力為150PSIG。閥體安裝在水路連接處以減小安裝空間。閥門為可為法蘭連接、快速接頭或平板焊接。閥門按照1.25倍的設計壓力進行試驗。

控制系統

?4x 防護等級
?計數器功能
?24小時時間控制器，保證系統全自動運行
?手動復位/測試功能
?運行狀態顯示燈
?閥門工作狀態顯示
?報警開關

可選項：
冷水機組負荷監測 \ 冷凝水進/出水溫度
冷水機組能耗COP監測 \ 冷凝器趨近溫度
冷凍水進/出水溫度 \ 每日、每月運行數據報告
遠程實時監控

系統介紹

系統構成
?一套四通換向閥
?一套控制面板
?一組管刷和刷籃（一根銅管對應一個刷子和兩個刷籃）

工作原理
全自動熱交換器管路清洗系統可在機組不停機的情況下在線運行。
全自動熱交換器管路清洗系統由特殊材質制成的尼龍刷、刷籃、四通換向閥和控制器組成。管刷和刷籃安裝于冷水機組換熱器上，四通換向閥安裝于水路。閥門工作時進行水流方向的切換，從而使冷水機組內的刷子往復運動清洗管壁，除去污垢。系統不工作時，刷子位于刷籃內，處于靜止狀態。一般，系統的清洗次數按照當地的工況決定，建議每四個小時清洗一次。

靜止模式

閥門靜止不動，刷子位于刷籃不工作

清洗模式

閥門切換，刷子開始清洗

系統特點

杭州桂冠環保科技有限公司管刷清洗的優點

節能
污垢系數對機組耗電的影響

系統特點

清洗方式和效果比較

系統應用

應用場所

普通公共設施：
酒店、醫院、商場、機場、寫字樓等大型公共設施

生產、工藝冷卻用：
石化、纖維、煤氣、電子等產業

公用事業產業：
熱電廠、火力發電廠、核電廠

適用用途：
渦輪式、吸水式、往復運動式、螺旋式等冷凍機的冷凝機及蒸發機
普通熱交換機
廢水處理、廢熱回收、熱交換機
利用溫泉廢熱蓄熱式熱泵
其他熱交換機

適用條件：

殼管式熱交換器
流體溫度：標準可提供70℃以下，高溫用最高可達200℃
高效螺紋管、直管
管徑尺寸：標準1"(25mm)以下，非標可定制

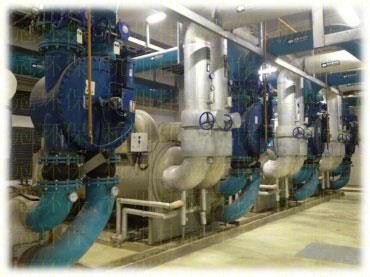

系統安裝示意圖

型號說明和閥門尺寸

型號說

系統安裝調試說明

安裝調試
